Opis
Sistem TERMO 120
sukladno debljini stakla i izvedbenoj shemi, dijeli se na:

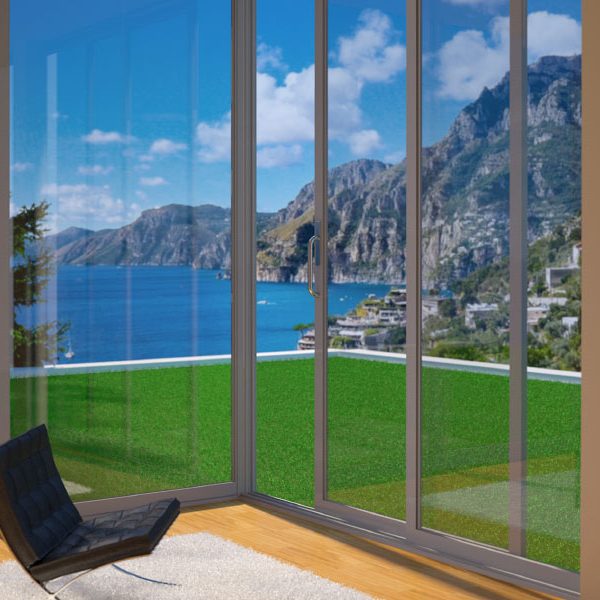

- Termo 120 namijenjen je za izradu kliznih i podizno-kliznih prozora i vrata (dvostruko staklo) u dvokrilnoj, trokrilnoj i četverokrilnoj izvedbi.
- Termo 120 plus namijenjen je za izradu kliznih i podizno-kliznih prozora i vrata (dvostruko staklo) s integriranim fiksnim dijelom.
- Termo 120-D namijenjen je za izradu kliznih i podizno-kliznih prozora i vrata (trostruko staklo) u dvokrilnoj, trokrilnoj i četverokrilnoj izvedbi.
- Termo 120-D plus namijenjen je za izradu kliznih i podizno-kliznih prozora i vrata (trostruko staklo) sa integriranim fiksnim dijelom.

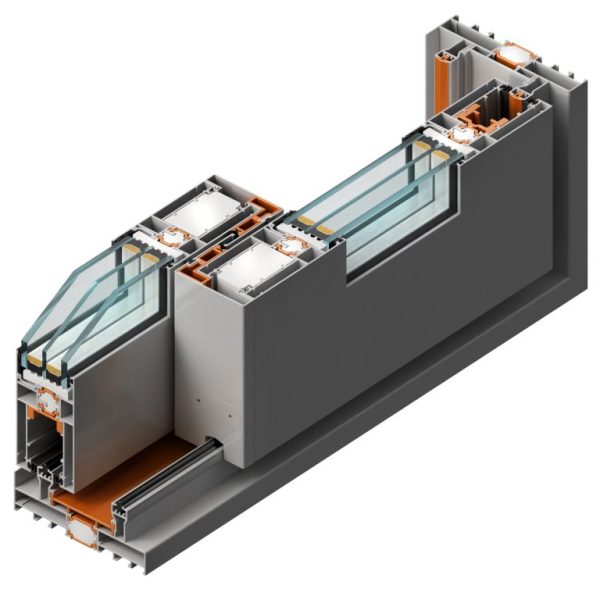

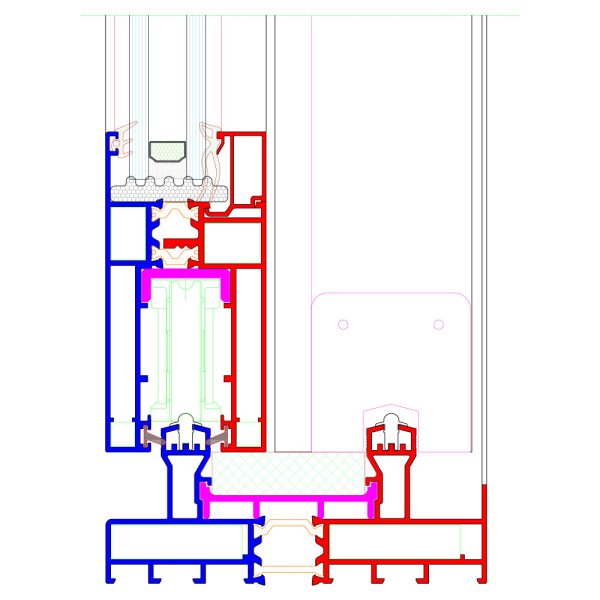

To je sistem profila s prekinutim termičkim mostom, osnovnih ugradbenih dubina okvira od 120 do 196.5 mm.
Prekid termičkog mosta postiže se poliamidnim trakama od 14.8 mm i 22 mm (Termo 120), 20 mm i 28 mm (Termo 120-D).
Radi dodatnog poboljšanja termičkih karakteristika profila, u komore profila ugrađuju se profilirani štapići od XPS-a (ekstrudirani polistiren – ʎ = 0.035 W/m2K) i takvi profili dobivaju u nazivu slovo F. Brtvljenje je izvedeno EPDM brtvama. Sistem je kompatibilan s fasadnim sistemima.
Mogućnost izvedbe skrivenog odvoda vode iz okvira.
Specifikacije
Tehničke karakteristike sistema:
- dubina rama: 120 mm (dvije staze Termo 120), 184.5 mm (tri staze Termo 120), 115.5 mm (Termo 120 plus), 126 mm (dvije staze Termo 120-D), 196.5 mm (tri staze Termo 120-D), 126 mm (Termo 120-D plus)
- dubina krila: 50.5 mm (Termo 120) i 55.7 mm (Termo 120-D)
- dubina ispune: do 44 mm
- poliamidne trake: 14.8 mm i 22 mm (za Termo 120), 20 mm i 28 mm (za Termo120-D)
- težina krila: 330 kg
- zrakopropusnost: EN 12207 (klasa 4)
- vodonepropusnost: EN 12208 (klasa E900)
- otpornost na udar vjetra: EN 12210 (klasa C4 /B4)
- zaštita od buke: DIN 4109 (Rw=33 dB)
- protuprovalnost: EN 1627 (RC2)
- proračun Uw koeficijenta: DIN EN ISO 10077-2 (≥1,4 Wm²/K)
- osnovni materijal: EN AW-6060
- materijal poliamidne trake: PA66 GF25
- materijal brtvljenja: EPDM
- površinska obrada: DIN 17611
- kontrola kvalitete: DIN EN ISO 9001
